Premium ISO Orodne vzmeti
Premium ISO orodne vzmeti
Naročite od ponedeljka do četrtka pred 15.30 in v petek pred 14.45 in vaše naročilo bomo odpremili še isti dan s predvideno dostavo v 4−6 dneh. To velja za vse Premium ISO orodne vzmeti na zalogi
Oglejte si količinske popuste in cene s klikom na nakupovalno košarico poleg želenega izdelka.
Uporabite spodnje drsnike izbora za hitro in enostavno krmarjenje po naši veliki izbiri Premium ISO orodne vzmeti.
Premium ISO orodne vzmeti so izdelane v Italiji. Vzmeti so izdelane iz žice, ki je kvalitetnejša od predpisane v DIN 10243. Poleg tega so bile orodne vzmeti med proizvodnjo predhodno stisnjene in peskane ter nato lakirane v eno od 7 različnih barv, od katerih vsaka predstavlja svojo kategorijo poti in jakosti.
Poleg 4 običajnih kategorij jakosti lahko s tem izborom ponudimo tudi 3 nove kategorije vrezovalnih vzmeti. Izbor (rumeni, rdeči, modri, zeleni) je izdelan v skladu s standardom ISO 10243, kar zagotavlja visoko kakovost. Izbor (vijolični, bakreni in črni) je izdelan na povsem enak način kot izbor ISO in zato tudi ohranja enako visoko kakovost.
Vijolična kategorija je bila dodana na šibkem zaključku lestvice. Če potrebujete pot na dolgo razdaljo, vendar vseeno želite veliko sile, potem je to prava kategorija za vas.
Na drugi strani smo dodali bakreno in črno kategorijo. Tukaj se jakost vzmeti resnično izkaže! Razdalja poti ni dolga, vendar je jakost visoka!
Žica je pravokotna, vendar ima še vedno zaobljene robove. Pravokotna žica daje vzmeti večjo silo kot navadna kompresijska vzmet. Ena od značilnosti orodne vzmeti je velika sila in kratka pot vzmeti.
Če je potrebna vzmet z večjo ali manjšo silo, lahko uporabite vzmet enakih dimenzij, vendar z drugačno barvno kodo, saj ima vzmet enake dimenzije namestitve.
Orodne vzmeti so na voljo z največjo silo (Fn) med 92 N in 45.000 N (9 kg−4.500 kg).
Premium ISO orodne vzmeti je mogoče uporabiti v številnih različnih uporabah, za katere so potrebne velike sile v zaprtem prostoru, kar je običajno v industriji orodij ali pri konstrukcijah, kjer je potrebna velika sila.
Upoštevajte, da barvno kodiranje ni nujno enako za RG orodne vzmeti, ISO in Premium ISO orodne vzmeti.
| Poglej cene - Dodaj v košarico | Dh Najmanjša luknja (mm) |
Dd Največja gred (mm) |
Lo Prosta dolžina (mm) |
R Vzmetna konstanta (N/mm) |
S1 Pot pri F1 (mm) |
L1 Dolžina pri F1 (mm) |
F1 Sila v N pri S1 (N) |
Sn Največja pot (mm) |
Ln Najv. obremenjena dolžina (mm) |
Fn Največja obremenitev pri Ln (N) |
SKU | Stock | Tehnična risba | Preberite več | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10,00 | 5,00 | 20,00 | 580,00 | 0,00 | 0,00 | 0,00 | 2,20 | 17,80 | 1.250,00 | G1020 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 8,50 | 8,80 | 16,20 | 74,00 | 12,50 | 12,50 | 106,00 | A1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 11,00 | 7,50 | 17,50 | 83,00 | 10,00 | 15,00 | 110,00 | B1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 16,00 | 6,30 | 18,70 | 100,00 | 9,40 | 15,60 | 150,00 | C1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 23,00 | 5,00 | 20,00 | 115,00 | 7,50 | 17,50 | 173,00 | D1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 36,80 | 4,30 | 20,70 | 156,00 | 6,30 | 18,70 | 230,00 | E1025 |
|
|
||||
| 10,00 | 5,00 | 25,00 | 167,00 | 2,50 | 22,50 | 418,00 | 3,80 | 21,20 | 626,00 | F1025 |
|
|
||||
| 10,00 | 5,00 | 30,00 | 360,00 | 0,00 | 0,00 | 0,00 | 3,50 | 26,50 | 1.250,00 | G1030 |
|
|
||||
| 10,00 | 5,00 | 32,00 | 6,50 | 11,20 | 20,80 | 73,00 | 16,00 | 16,00 | 104,00 | A1032 |
|
|
||||
| 10,00 | 5,00 | 32,00 | 8,50 | 9,60 | 22,40 | 82,00 | 12,80 | 19,20 | 109,00 | B1032 |
|
|
- G1020Na zalogi: 46
Dh - Najmanjša luknja (mm) 10,00Dd - Največja gred (mm) 5,00Lo - Prosta dolžina (mm) 20,00R - Vzmetna konstanta (N/mm) 580,00S1 - Pot pri F1 (mm) 0,00L1 - Dolžina pri F1 (mm) 0,00F1 - Sila v N pri S1 (N) 0,00Sn - Največja pot (mm) 2,20Ln - Najv. obremenjena dolžina (mm) 17,80Fn - Največja obremenitev pri Ln (N) 1.250,00
- A1025Na zalogi: 139
Dh - Najmanjša luknja (mm) 10,00Dd - Največja gred (mm) 5,00Lo - Prosta dolžina (mm) 25,00R - Vzmetna konstanta (N/mm) 8,50S1 - Pot pri F1 (mm) 8,80L1 - Dolžina pri F1 (mm) 16,20F1 - Sila v N pri S1 (N) 74,00Sn - Največja pot (mm) 12,50Ln - Najv. obremenjena dolžina (mm) 12,50Fn - Največja obremenitev pri Ln (N) 106,00
- B1025Na zalogi: 340
Dh - Najmanjša luknja (mm) 10,00Dd - Največja gred (mm) 5,00Lo - Prosta dolžina (mm) 25,00R - Vzmetna konstanta (N/mm) 11,00S1 - Pot pri F1 (mm) 7,50L1 - Dolžina pri F1 (mm) 17,50F1 - Sila v N pri S1 (N) 83,00Sn - Največja pot (mm) 10,00Ln - Najv. obremenjena dolžina (mm) 15,00Fn - Največja obremenitev pri Ln (N) 110,00
- C1025Na zalogi: 173
Dh - Najmanjša luknja (mm) 10,00Dd - Največja gred (mm) 5,00Lo - Prosta dolžina (mm) 25,00R - Vzmetna konstanta (N/mm) 16,00S1 - Pot pri F1 (mm) 6,30L1 - Dolžina pri F1 (mm) 18,70F1 - Sila v N pri S1 (N) 100,00Sn - Največja pot (mm) 9,40Ln - Najv. obremenjena dolžina (mm) 15,60Fn - Največja obremenitev pri Ln (N) 150,00
- D1025Na zalogi: 188
Dh - Najmanjša luknja (mm) 10,00Dd - Največja gred (mm) 5,00Lo - Prosta dolžina (mm) 25,00R - Vzmetna konstanta (N/mm) 23,00S1 - Pot pri F1 (mm) 5,00L1 - Dolžina pri F1 (mm) 20,00F1 - Sila v N pri S1 (N) 115,00Sn - Največja pot (mm) 7,50Ln - Najv. obremenjena dolžina (mm) 17,50Fn - Največja obremenitev pri Ln (N) 173,00
- E1025Na zalogi: 144
Dh - Najmanjša luknja (mm) 10,00Dd - Največja gred (mm) 5,00Lo - Prosta dolžina (mm) 25,00R - Vzmetna konstanta (N/mm) 36,80S1 - Pot pri F1 (mm) 4,30L1 - Dolžina pri F1 (mm) 20,70F1 - Sila v N pri S1 (N) 156,00Sn - Največja pot (mm) 6,30Ln - Najv. obremenjena dolžina (mm) 18,70Fn - Največja obremenitev pri Ln (N) 230,00
- F1025Na zalogi: 171
Dh - Najmanjša luknja (mm) 10,00Dd - Največja gred (mm) 5,00Lo - Prosta dolžina (mm) 25,00R - Vzmetna konstanta (N/mm) 167,00S1 - Pot pri F1 (mm) 2,50L1 - Dolžina pri F1 (mm) 22,50F1 - Sila v N pri S1 (N) 418,00Sn - Največja pot (mm) 3,80Ln - Najv. obremenjena dolžina (mm) 21,20Fn - Največja obremenitev pri Ln (N) 626,00
- G1030Na zalogi: 49
Dh - Najmanjša luknja (mm) 10,00Dd - Največja gred (mm) 5,00Lo - Prosta dolžina (mm) 30,00R - Vzmetna konstanta (N/mm) 360,00S1 - Pot pri F1 (mm) 0,00L1 - Dolžina pri F1 (mm) 0,00F1 - Sila v N pri S1 (N) 0,00Sn - Največja pot (mm) 3,50Ln - Najv. obremenjena dolžina (mm) 26,50Fn - Največja obremenitev pri Ln (N) 1.250,00
- A1032Na zalogi: 183
Dh - Najmanjša luknja (mm) 10,00Dd - Največja gred (mm) 5,00Lo - Prosta dolžina (mm) 32,00R - Vzmetna konstanta (N/mm) 6,50S1 - Pot pri F1 (mm) 11,20L1 - Dolžina pri F1 (mm) 20,80F1 - Sila v N pri S1 (N) 73,00Sn - Največja pot (mm) 16,00Ln - Najv. obremenjena dolžina (mm) 16,00Fn - Največja obremenitev pri Ln (N) 104,00
- B1032Na zalogi: 196
Dh - Najmanjša luknja (mm) 10,00Dd - Največja gred (mm) 5,00Lo - Prosta dolžina (mm) 32,00R - Vzmetna konstanta (N/mm) 8,50S1 - Pot pri F1 (mm) 9,60L1 - Dolžina pri F1 (mm) 22,40F1 - Sila v N pri S1 (N) 82,00Sn - Največja pot (mm) 12,80Ln - Najv. obremenjena dolžina (mm) 19,20Fn - Največja obremenitev pri Ln (N) 109,00
Jeklo 52SiCrNiV6.
Žica je pred lakiranjem raztegnjena, toplotno obdelana in peskana.
Delovna temperatura med −30 ºC in +250 ºC.
Te vzmeti niso iz nerjavečega jekla.
Vzmetna konstanta ( R ): +/- 10%
Najmanjša luknja (Dh): Zunanji premer je vedno manjši od navedene vrednosti za Dh.
Največja gred (Dd): Notranji premer je vedno večji od navedene vrednosti za Dd.
Če želite podatkovni list PDF ali 3D CAD, risbo vzmeti v formatu .step, .iges ali .sat, lahko to brezplačno prenesete s klikom na simbol 3D CAD poleg številke artikla v razpredelnici.
Barvno označevanje je izvedeno s praškastim lakiranjem brez posebne zaščite pred korozijo.

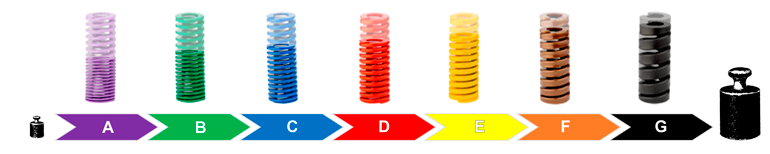

Vzmeti so razdeljene v barvne skupine glede na jakost vzmeti.
- Čim šibkejša je vzmet, tem daljša je potencialna pot.
- Več sile kot potrebujete, krajša je pot.
Ponavadi desno. Smer vetra ne vpliva na silo in uporabo.
Standardne orodne vzmeti niso opredeljene s posebno smerjo vetra. Odvisno od proizvodnje so lahko vzmeti desno ali levo navite.
Življenjsko dobo vzmeti je na splošno zelo težko opredeliti. V poštev pride veliko število parametrov, zato je nemogoče opredeliti življenjsko dobo. Parametri, ki pomembno vplivajo na življenjsko dobo, vključujejo: namestitev, način namestitve, število premikov, tresljaje, udarce, torzijo, dolžino poti, neaksialno pot, temperaturo, obrabo ob drugih površinah, okolje uporabe, morebitna čistila, bočne udarce itd.
Največje sile (Fn) in/ali največje poti (Sn) ne smete prekoračiti, saj se s tem bistveno zmanjša življenjska doba. Da bi se izognili nenadzorovani dinamični obremenitvi, morajo biti vrezovalne vzmeti vedno nameščene z določeno začetno napetostjo.
Najdaljša življenjska doba je dosežena pri obremenitvi in poti najv. 25 % proste dolžine (L0).
Če so vrezovalne vzmeti v avtomobilih ali drugih uporabah nameščene ali zamenjane z našimi vrezovalnimi vzmeti, Sodemann Industrifjedre A/S ne more biti odgovoren za kakršnekoli razlike v delovanju ali poškodbe.
To velja tudi za stranke, ki obiščejo Sodemann Industrifjedre A/S in dobijo pomoč in/ali napotke.
Vrezovalnih vzmeti, izdelanih po meri, ni mogoče dobiti.
